在传统认知中，工业互联网系统往往意味着高昂的设备成本与复杂的技术架构。随着开源硬件与云计算服务的普及，我们完全可以用极低的成本，快速构建一个包含数据采集与可视化大屏的微型工业互联网原型。本文将详细介绍如何以约20元的核心硬件成本，利用NodeMCU（ESP8266）和阿里云平台，实现从现场设备数据采集到云端数据服务与大屏展示的完整实践。

一、 硬件准备：极简的“工业”数据采集端
核心设备是NodeMCU开发板（基于ESP8266），其市场价格通常在10-15元人民币。它内置Wi-Fi功能，性能足以胜任简单的数据采集与通信任务。作为“工业传感器”的模拟，我们可以连接一个DHT11温湿度传感器（约5元）来采集环境数据。整个硬件成本可轻松控制在20元以内。虽然这远非真实的工业环境，但其原理与工业网关采集PLC、仪器仪表数据并无二致。

二、 云端架构：阿里云物联网平台与数据服务
阿里云为此类应用提供了强大的免费或低成本服务支撑，构成了我们系统的“大脑”。

1. 设备接入：在阿里云物联网平台创建产品与设备，获取设备三元组（ProductKey、DeviceName、DeviceSecret）。NodeMCU利用阿里云提供的IoT SDK，通过MQTT协议安全地连接至平台，并上报温湿度数据。
2. 数据处理与流转：物联网平台提供规则引擎功能，可以轻松地将设备上报的数据实时转发到其他阿里云服务。例如，我们可以将数据持续写入到阿里云时序数据库TSDB或表格存储Table Store中，用于长期存储与分析。

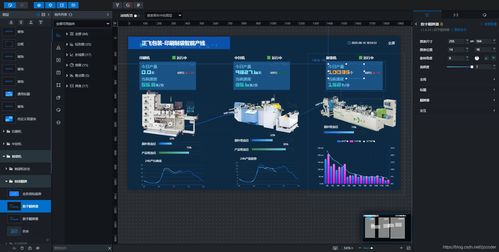

3. 数据可视化：阿里云DataV是一款专业的数据可视化应用构建工具。我们可以配置DataV，直接读取TSDB或Table Store中的数据，通过拖拽组件的方式，快速构建一个实时刷新的数据监控大屏，展示当前的温湿度值、历史曲线图等。

三、 实践步骤简述

1. 硬件端编程：在Arduino IDE中为NodeMCU编写固件。代码核心包括：连接Wi-Fi；使用阿里云IoT SDK初始化并建立MQTT连接；循环读取DHT11传感器数据，并按照阿里云物模型规范封装成报文，通过MQTT发布到指定Topic。
2. 云端配置：

• 在物联网平台配置物模型，定义温湿度两个属性。

• 创建规则引擎，编写SQL语句处理上行消息，并设置动作为转发到TSDB。

• 在DataV中创建新项目，添加数据源（指向TSDB），然后选择合适的图表组件（如数字翻牌器、折线图）绑定数据源，设计大屏布局。

1. 联调与展示：给NodeMCU上电，观察物联网平台设备状态变为“在线”，并能看到数据上报日志。稍等片刻，刷新DataV大屏，即可看到从现场设备传来的数据已生动地展示在网页中，实现了从物理信号到云端可视化的全链路贯通。

四、 与展望
本项目以20元的微型硬件成本，生动演示了工业互联网的核心逻辑：感知控制、可靠传输、平台管理、数据应用。通过NodeMCu和阿里云服务的组合，开发者、学生或工程师可以几乎零门槛地体验和学习工业互联网架构。此原型具备强大的可扩展性：可将传感器替换为真正的工业接口模块（如RS485）来连接工业设备；可在云端引入流计算进行实时告警分析；也可利用阿里云大数据产品进行更深度的数据挖掘。这为物联网教育、概念验证及小型自动化监控场景提供了一种高效、经济的解决方案，充分体现了云计算与开源硬件融合带来的技术民主化力量。
